高频机_高频UPS电源组成及名称来由
高频UPS电源又简称高频机，通常由高频整流器，电子管、振荡器，变压器和高频电路组成，整流器可以通过控制加在其门极的驱动来控制IGBT的开通与关断，IGBT整流器开关频率通常在几K到几十KHz,甚至高达上百KHz，相对于50Hz工频UPS电源,称之为高频UPS电源或者高频机。典型的高频机拓扑如下：
高频UPS电源工作方式简要介绍
高频UPS整流属于升压整流模式，其输出直流母线的电压一定比输入线电压的峰峰值高，一般典型值为800V左右，如果电池直接挂接母线，所需要的标配电池节数达到67节，这样给实际应用带来极大的限制。因此一般高频UPS会单独配置一个电池变换器，市电正常的时候电池变换器把母线800V的母线电压降压到电池组电压；市电故障或超限时，电池变换器把电池组电压升压到800V的母线电压。从而实现电池的充放电管理。由于高频机母线电压为800V左右，所以逆变器输出相电压可以直接达到220V，逆变器之后就不再需要升压变压器。
高频UPS电源应用
当前由于信息化及电子智能化的普及，高频UPS电源广泛应用于各种商业数据中心。尤其是高频模块化USP电源采用采用抽屉式高智能模块化设计，可通过增减柜内UPS模块来满足功率输出输入及可靠性要求，具有极大的弹性，实现最佳性价比。具有易插拔功能，不仅可以通过增减机柜内的模块来满足功率输出及可靠性要求，只要冗余允许还可以在线进行维护，实现零维修时间。采用全数化控制技术，集中了当今电力电子和自动控制领域最先进的技术成果，是UPS行业技术革命的一块里程碑。
这里主要从高频UPS电源组成及名称来由、工作方式、应用三个方面介绍了一些关于高频UPS不间断电源的一些基本知识，很多人并不是特别的了解，希望对大家有所帮助！
公司名称：无锡金电电子设备有限公司
公司地址：无锡市八士镇芙蓉工业园35号
联系方式：13914117969 黄保华
相关标签：高频机自动化技术创新 高频机性能用途介绍 高频电磁波定义及运用 高频机加热焊接原理
推荐资讯
/ Recommended News

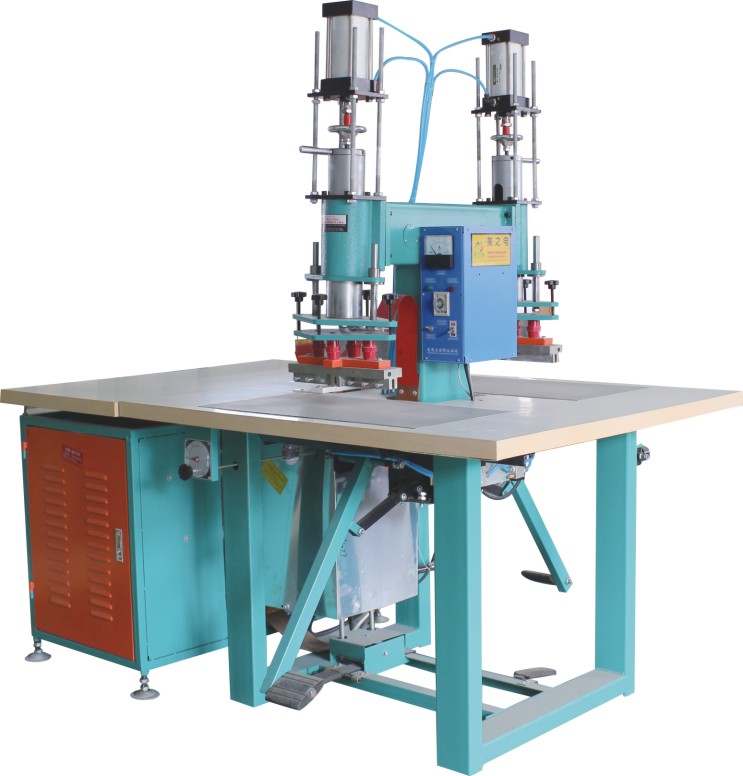

双头脚踏气动式高周波操作说明书
