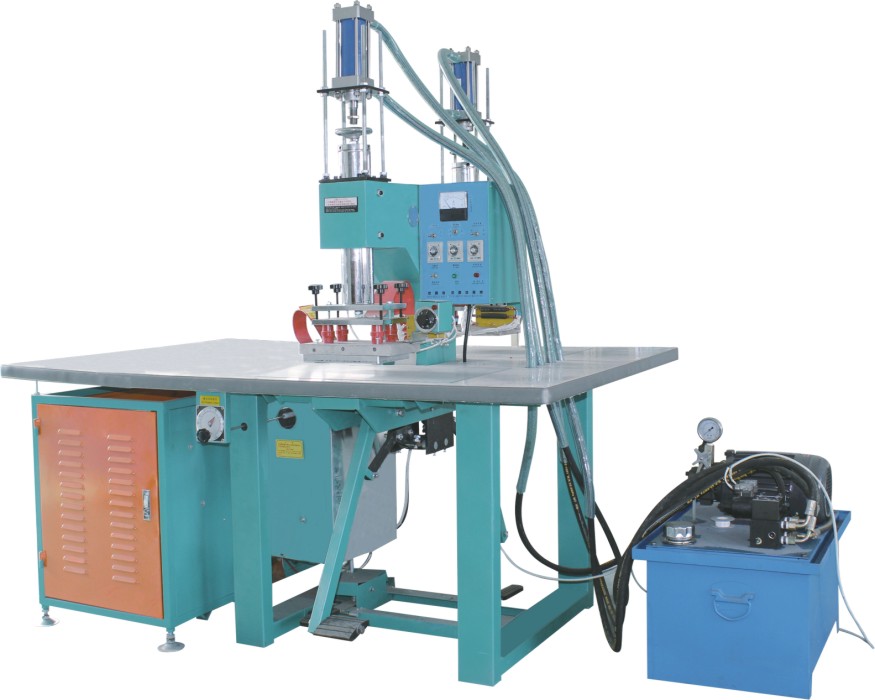

双头油压高频压花机_液压式高周波压花机使用说明书《一》
油压高频压花机工作原理及设备特点
欢迎使用无锡金电电子设备有限公司所生产双头脚踏式高频机系列内双头油压式高频压花机设备，在使用本公司生产的高频压花机设备前请详细阅读本产品使用说明书。
一、设备应用：
在使用本机前了解设备所能加工熔接塑料种类，其主要可以焊接不同形状的PVC、PU、EVA、TPU塑胶制品;如皮革压花、真皮压花、人造革压花、商标、鞋服压花、汽车脚垫、地毯、汽车饰件等。
二、工作原理
本机设计油压系统操作，双头两工位操作台，交替操作，设计独特，本机利用高周波加热原理，使塑胶内部分子产生极化现象而运动，相互碰撞产生摩擦而自身产生热量，同时施加压力，从而达到使塑胶产品熔接热合的目的。
本机振荡频率27.12MHZ,符合国际工业波段的相关标准，适合各地区使用，且输出电力强大，内部配置有火花防护装置，有效保护产品和模具。三、本机特色
本机设计油压操作系统，压力稳定且压力大，设备结构结实，具有延时、熔接、定型时间可独立控制，针对需要加工不同种类的塑胶制品和皮革类，而设计的一种更新机型，更完美的性能能造应现代化企业需求产品。
1、强出力、高性能
采用低损耗的同轴振荡器，特别设计的同调调谐器使用出力更强，降低熔接时间，提高生产量。
2、电子式限时开关
自动控制时间使用电子式限时开关能正确的控制熔接时间，调整设定时间由零至十秒。
3、高灵敏火花压制器
当火花产生瞬间，特殊电子回路能自动切断高周波压制火花，机器停止振荡并切断高频电流，使铜模、材料及绝缘材料等损害降到最低限度，同时警告灯发亮警示。
4、安全保护装置
当电流超过限制值时，过负荷电流继电器自动保护振荡管和整流器，同时可以避免由不当操作所引起的频率漂移。
5、高效率、高可靠
本机采用二段式提供稳定的电极压力，使制品熔接效果一致，提高产品品质。选用全新高质量元器件使设备的维修率降至最低。
四、主要数据：
|
设备型号 |
KS-5000TY |
KS-8000TY |
|
高频输出 |
5KW |
8KW |
|
高压输入 |
8.5KVA |
13KVA |
|
电源电压 |
380V /50Hz |
|
震荡频率 |
27.12MHz |
|
电子管型号 |
7T85RB |
7T69RB |
|
加压方式 |
油压 |
|
冷却方式 |
风冷 |
|
机械活动间距 |
70mm |
|
上压板尺寸 |
150*280mm |
|
下压板尺寸 |
350*700mm |
|
设备尺寸 |
1200*1140*1750mm |
|
设备重量 |
500KG |
550KG |
温馨提醒：
1、图表中高频压花机参数仅供参考（以实物为准），如客户另有要求，请提出。
2、高频压花机选型考虑客户工艺焊接要求及特殊工艺等
3、辅助设备：空压机、高频模具、绝缘布（需要客户另购）
注：想了解更多双头脚踏油压式高频压花机设备相关信息请阅读相关介绍
